Come ottenere un buon SWR?

Un piano di massa inappropriato è una delle principali cause di letture SWR elevate. Dovresti selezionare un piano di massa solido con un'intera superficie metallica.

Sarebbe quello di far passare le cinghie di terra su quante più parti possibile del telaio del veicolo. Mantenere le cinghie quanto più corte possibile. Il sistema dovrebbe essere ben collegato a terra con l'aereo in modo che le letture possano essere normalizzate.

L'installazione e il montaggio impropri dell'antenna sono un altro fattore che causa il problema. Per evitare qualsiasi scappatoia, consigliamo di montare l'antenna come prescritto nel manuale e di mettere a terra correttamente ogni parte del sistema CB.

Puoi utilizzare un voltmetro per determinare i punti del veicolo che potrebbero ostacolare la messa a terra del tuo sistema e quindi provare a mettere a terra quelle parti per migliorare il tuo piano di terra.

Un cavo coassiale danneggiato è una delle ragioni principali dietro letture SWR elevate.

Un cavo coassiale può attorcigliarsi, cortocircuitarsi o pizzicarsi durante il passaggio all'interno del veicolo. Potrebbe danneggiarsi quando si acquista dal mercato. Pertanto è essenziale controllare attentamente il cavo coassiale prima dell'acquisto. Utilizzare un cavo coassiale da 50 ohm per antenne singole e un cavo coassiale da 75 ohm per antenne doppie.

POSIZIONI DI MONTAGGIO DELL'ANTENNA CB SCARSE

Se hai raggiunto una lettura SWR compresa tra 2.0 e 3.0, il tuo sistema non è sintonizzato correttamente e deve essere regolato meglio.

Un altro fattore importante per letture SWR così elevate è la posizione inadeguata per il montaggio dell'antenna CB. La posizione di montaggio è inadeguata se presenta le seguenti caratteristiche:

L'antenna è sotto la linea del tetto.

L'antenna è bloccata o coperta dal tempo.

L'antenna è troppo vicina a edifici o strutture metalliche.

Se la tua posizione di montaggio ha queste tre caratteristiche, cambiala immediatamente.

Per ottenere il massimo dalla tua radio CB, hai bisogno di un'antenna correttamente sintonizzata. Avere una lettura SWR elevata non solo può causare interferenze sulla radio CB, ma può effettivamente danneggiarla. Ecco alcuni passaggi per testare il rapporto delle onde stazionarie del tuo sistema di antenna e ottimizzarne le prestazioni.

Scegliere una posizione libera e senza ostacoli per regolare l'SWR. Le antenne sono molto sensibili agli oggetti vicini. Recati in un'area aperta per sintonizzare le antenne, come un parcheggio o un campo remoto. Questo può essere fatto anche a casa, a condizione che non siate vicini alla casa. Non tentare di sintonizzarsi all'interno di un edificio, sotto gli alberi, vicino o sotto le linee elettriche o con qualcuno in piedi accanto all'antenna. Ciò distorce il segnale e provoca una riflessione nell'antenna dando letture false. Inoltre, chiudi tutte le portiere, il cofano e il cofano del bagagliaio.

Impostazione del test SWR solo con la radio. Se disponi di un amplificatore, spegnilo o preferibilmente rimuovilo dall'installazione.

Inserire lo stilo dell'antenna nell'asta di regolazione dell'antenna cromata nella parte superiore della bobina.

Utilizzando il misuratore integrato nella radio o un buon misuratore SWR esterno, calibrare sul canale 20. Tornare a SWR e registrare le letture su tre canali 1, 20 e 40.

Se la lettura SWR avviene sul canale 1, la lunghezza dell'antenna è troppo lunga e deve essere accorciata. Allentare le viti di fissaggio dell'albero e abbassare la frusta per 1/4 nell'albero. Stringere la vite di fissaggio dell'albero e leggere nuovamente SWR. Ripetere fino ad ottenere l'SWR. Se la frusta è completamente abbassata nell'albero e l'SWR è ancora alto, rimuovere la frusta dall'albero. Usando un seghetto, una smerigliatrice o un tagliabulloni, taglia 1/4 dalla parte inferiore dell'antenna a frusta. Reinserire la frusta nell'albero e testare nuovamente l'SWR. Ripetere la procedura sopra finché l'SWR di tutti i canali non è inferiore a 1,5.

Se la lettura SWR avviene sul canale 40, lo stilo dell'antenna è troppo corto e deve essere sollevato. Allentare le viti di fissaggio dell'albero, sollevare la frusta di 1/4, serrare nuovamente le viti di fissaggio e testare nuovamente l'SWR. Ripetere la procedura sopra finché l'SWR di tutti i canali non è inferiore a 1,5

Cause comuni di alto SWR

Un piano di massa scadente è spesso la causa di un SWR elevato. Selezionare un piano di massa sano con un'intera superficie metallica

Sarebbe quello di far passare le cinghie di terra su quante più parti possibile del telaio del veicolo. Il tuo obiettivo dovrebbe essere quello di mantenerli il più brevi possibile

Altri fattori che causano il problema sono l'installazione e il montaggio impropri dell'antenna. Per evitare eventuali ritorni di massa, ti consigliamo di montare l'antenna esattamente come indicato nel manuale e di mettere a terra correttamente ogni parte del supporto dell'antenna CB

Utilizza un voltmetro per determinare i punti del veicolo che potrebbero ostacolare la messa a terra del tuo sistema, quindi prova a mettere a terra quelle parti per migliorare il tuo piano di terra

Un cavo coassiale danneggiato o PL-259 è un problema molto comune dietro letture SWR elevate dell'antenna. Durante la risoluzione dei problemi, verificare la presenza di questi danni, che si trovano comunemente sulle antenne in fibra di vetro

Un cavo coassiale può attorcigliarsi, cortocircuitarsi o pizzicarsi durante il passaggio all'interno del veicolo. Potrebbe danneggiarsi quando si acquista dal mercato. Pertanto è essenziale controllare attentamente il cavo coassiale prima dell'acquisto. Utilizzare un coassiale da 50 ohm per antenne singole e un coassiale da 75 ohm per antenne doppie

10 passaggi per l'installazione di un'antenna TV digitale

Quindi la ricezione della TV in chiaro nella tua casa di Sydney è improvvisamente andata male. L'immagine ha iniziato a pixelarsi, quindi ogni tanto salta un fotogramma e l'audio si interrompe costantemente. C'è qualcosa che non va nel tuo sistema di antenna TV.

10 passaggi per l'installazione di un'antenna TV digitale a Sydney

Per ripristinare e far funzionare nuovamente la ricezione della TV digitale, sono necessari i seguenti 10 passaggi per l'installazione dell'antenna TV digitale a Sydney per ripristinare l'immagine e l'audio.

1. L'antenna TV giusta

La parte importante di qualsiasi sistema di antenna TV residenziale è Antenna televisiva si. Se risiedi a Sydney, dovrai verificare se hai bisogno o meno di un'antenna VHF (Very High Frequency) o UHF (Ultra High Frequency). Ciò dipende da quale trasmettitore TV trasmette il segnale nella tua zona. Per gran parte di Sydney, ciò significherà dotarsi di un’antenna VHF e puntarla verso Artarmon, nel nord di Sydney. Ma se ti trovi in ​​periferia o in una zona collinare, potrebbe esserci un trasmettitore TV diverso che offre una ricezione migliore.

Inoltre, non importa se punti verso un trasmettitore VHF o UHF, ci sono molti modelli e dimensioni di antenne diverse che riceveranno il segnale meglio di altri. Per la ricezione televisiva, l’elemento critico di progettazione è il “guadagno” dell’antenna. Un'antenna ad alto guadagno riceverà una potenza del segnale più forte e un segnale di migliore qualità rispetto a un'antenna a basso guadagno. Potresti anche avere un'antenna con un certo grado di filtro 4G o 5G integrato per aiutare a ridurre il rumore o le interferenze (vedi maggiori dettagli di seguito).

2. Il supporto dell'antenna TV o l'allineamento del palo e dell'antenna

Il tipo di supporto per antenna che utilizzi può effettivamente migliorare la qualità della ricezione grazie a un fattore importante: l'altezza. L'altezza del supporto dell'antenna può fare un'ENORME differenza per la qualità del segnale e la potenza che ricevi sulla tua TV e spesso rappresenta la differenza tra avere una ricezione scarsa o nessuna ricezione. In alcune aree, dove si ha una linea di vista verso il vicino trasmettitore di segnale, sarà necessario solo un supporto per tetto in lamiera o tegola corto da circa 1,4 m. In altre situazioni, potresti aver bisogno di un albero strallato da 15 piedi, o anche di un albero strallato fino a 50 piedi. Sì, installiamo ancora trali da 50 piedi (~ 15 m) sulla sommità di edifici a 1 o 2 piani. Ciò può significare fino a 70 piedi sopra il livello del suolo! Per fortuna, con i segnali della TV digitale, questo non è così richiesto come ai tempi della TV analogica.

Oltre al tipo di supporto dell'antenna, dovrai anche considerare l'allineamento dell'antenna (per assicurarti che punti verso il trasmettitore desiderato) e il posizionamento del supporto dell'antenna sul tetto. Potrebbero esserci alberi o fogliame (o altri edifici alti) che vorrai evitare, mentre cerchi di raggiungere il punto sul tetto dove ottenere un segnale affidabile.

3. Amplificatore antenna TV (con filtro 4G)

Che tu disponga di un'antenna VHF o UHF, a seconda della posizione, dell'altezza dell'edificio, del numero di prese TV e del tipo/lunghezza dei cavi, potresti aver bisogno di un Amplificatore antenna TV .

Il segnale della TV digitale ha due componenti principali: (i) potenza del segnale; e (ii) qualità del segnale. Sebbene la potenza del segnale possa essere regolata con l'ausilio di un amplificatore di antenna TV (chiamato anche amplificatore di antenna o amplificatore di segnale TV), non è possibile migliorare la qualità del segnale con nessun dispositivo simile.

La qualità del segnale sarà determinata principalmente dall'antenna (tipo e posizione dell'antenna). Se riscontri una scarsa qualità del segnale, probabilmente dovrai sostituire l'antenna con una migliore o spostare l'antenna in una posizione diversa (normalmente più alta) per poter ricevere più segnale.

La potenza del segnale, invece, può essere aumentata con a Amplificatore antenna TV o diminuito con un attenuatore. La potenza del segnale è diminuita per una serie di motivi. Potresti trovarti in un'area con segnale debole (a lunga distanza dal trasmettitore), avere una grande collina tra casa tua e il trasmettitore, dividere il segnale tra diverse prese TV in casa, utilizzare un vecchio cavo ad alta perdita, avere cavi lunghi o qualcos'altro. Ci sono molti fattori che contribuiscono alla perdita di segnale in un sistema TV che comporta la necessità di utilizzare un amplificatore d'antenna per amplificare il segnale.

Quando si utilizza a Potenziamento antenna TV r, ci sono 2 cose principali a cui prestare attenzione.

Il problema è che non si vuole sovraccaricare il segnale (alzando troppo l'amplificatore). I sintonizzatori TV possono elaborare il segnale solo quando viene ricevuto entro una specifica banda di decibel (db) di potenza del segnale. Il sintonizzatore TV non funzionerà con un livello di potenza del segnale troppo basso e non funzionerà nemmeno con un livello di potenza del segnale troppo alto!

Il secondo avvertimento è che a Amplificatore antenna TV non sa quali segnali vengono utilizzati per i canali TV, rispetto alla radio AM, ai segnali del telefono cellulare 4G o a qualsiasi altro segnale RF. Di conseguenza, è importante non amplificare segnali 4G indesiderati che potrebbero causare interferenze con i segnali TV che vogliamo isolare. Di conseguenza, oggigiorno molti amplificatori di antenne TV dispongono di filtri 4G / LTE integrati.

4. -Cavo

Il cavo in ingresso collega l'antenna al dispositivo successivo del tuo sistema TV, che normalmente è uno splitter per antenna situato nel sottotetto. Il cavo di ingresso deve essere della qualità necessaria per mantenere i livelli del segnale più alti possibile e deve anche essere resistente agli agenti atmosferici (sole e pioggia).

Di conseguenza, si consiglia l'uso esclusivo di cavi quad-shield RG6 o RG11 da 50ohm. Quattro strati di schermatura rappresentano lo standard premium per i cavi TV in Australia e garantiscono protezione dagli elementi, ma assicurano anche che non vi siano altri segnali RF indesiderati che entrano nel nostro cavo e causano interferenze.

5. Splitter RF ad alto isolamento

Lo sdoppiatore d'antenna può sembrare un dispositivo standard, ma fai attenzione alle piccole ma sottili differenze tra i tipi di sdoppiatore disponibili. La caratteristica importante è la frequenza che può passare attraverso lo splitter. Sebbene la ricezione TV in chiaro (VHF e UHF) sia inferiore a 850 Mhz, se è necessario che la ricezione Foxtel passi attraverso lo splitter, potrebbe essere necessario aumentare la qualità dello splitter per passare fino a 2400 Mhz. Inoltre, ti consigliamo di prestare attenzione agli splitter ad alto isolamento, poiché faranno sì che una porta dello splitter non abbia alcun impatto sulle altre porte, il che può causare problemi che a volte sono molto difficili da individuare.

Gli splitter sono disponibili in varie dimensioni, da un semplice splitter a 2 vie fino a uno splitter a 8 vie. Possono essere collegati a catena in modo da servire più di 8 prese TV da un'unica antenna, tuttavia, ogni volta che si divide il segnale, si perde la potenza del segnale. Pertanto, in un sistema in cui il segnale è stato suddiviso, è maggiore la possibilità di richiedere un amplificatore dell'antenna TV per riportare la potenza del segnale a un livello utilizzabile dal sintonizzatore TV.

Infine, gli splitter possono avere determinate porte che sono "power pass". Ciò significa che una piccola corrente elettrica può essere trasmessa dalla presa TV lungo il cavo TV a qualsiasi amplificatore che normalmente si trova vicino all'antenna. Gli amplificatori hanno bisogno di energia per funzionare, quindi senza il cavo coassiale che consente il passaggio dell'elettricità e senza uno splitter dotato di porte "power pass", a volte non c'è modo di accenderlo.

6. Cablaggio di uscita

Il cablaggio di uscita va dallo splitter alla presa TV o alla piastra a muro. A seconda del tipo di cavo utilizzato, ci sono distanze in cui il livello di potenza del segnale rimarrà intatto prima che diventi troppo basso per funzionare. Se il cavo è molto lungo, sarà necessario un cavo RG11, altrimenti consigliamo l'uso di un cavo RG6 con schermatura quadrupla di alta qualità.

7. Piatti da muro

Le piastre a muro si avvitano al muro (proprio come una presa di corrente) e ti consentono di collegarle con un breve collegamento o di volare dalla TV al muro. Le piastre da muro non sembrano un granché, ma comprendono una clip a C, la piastra da muro stessa, una piastra di copertura e un meccanismo. Possono essere disponibili in una varietà di colori e stili, quindi puoi avere un "doppio gruppo" o un "triplo gruppo" se desideri più di un punto TV in una posizione o se vuoi avere anche un punto dati sullo stesso piastra a muro.

8. Alimentatore TV

Gli amplificatori TV richiedono energia per funzionare, ovvero sono un dispositivo "attivo". Per fortuna, abbiamo un modo per fornire loro energia senza posizionare una presa di corrente sul tetto!

Il cavo coassiale che installiamo per inviare il segnale dall'antenna alla tua presa a muro è in realtà in grado di inviare una corrente elettrica molto bassa nella direzione opposta! L'iniettore e l'alimentatore del ripetitore TV è il dispositivo che "inietta" energia nel cavo e la invia (normalmente 13 V o 18 V) lungo il cavo coassiale, fino al ripetitore TV. Come già sai, funzionerà correttamente solo se hai uno splitter con una porta “power pass” sul cavo giusto!

9. TV Vola s

Un TV fly è il breve pezzo di cavo che collega la TV alla piastra a muro. Non dovrebbe essere sottovalutato in termini di importanza, e in passato abbiamo avuto molte situazioni in cui una mosca di scarsa qualità ha causato molti problemi.

La cosa a cui prestare attenzione è che la mosca sia realizzata con un cavo di alta qualità. Anche in questo caso, consigliamo l'uso del cavo RG6 a quadrupla schermatura.

In secondo luogo, non vorrai che la mosca sia molto lunga o che abbia molte giunzioni nel cavo. Dato che i cavi a volte possono essere di qualità molto bassa (specialmente quelli forniti con la TV o che puoi acquistare nel tuo negozio di elettronica locale), ti consigliamo di rendere questo cavo il più corto possibile (non più di pochi metri).

10. Sintonizzatore TV

L'ultimo pezzo del puzzle per assicurarti la ricezione della TV digitale è il sintonizzatore TV che si trova all'interno della TV o del set-top box. Anche se ci sono situazioni in cui hai un segnale TV digitale alla fine del tuo volo TV, se il sintonizzatore TV della tua TV è difettoso o completamente rotto, non riceverai un'esperienza video/audio affidabile.

Sfortunatamente, dato che i riparatori TV sono pochi e rari, ciò significa che puoi acquistare un set-top box TV per eseguire la funzione di sintonizzatore TV per conto della tua TV, oppure dovrai acquistare una TV completamente nuova!

Guida alla separazione dell'antenna per amplificatori di segnale del telefono cellulare

La separazione dell'antenna durante l'installazione degli amplificatori di segnale del telefono cellulare è un tema ricorrente che emerge da noi e dai nostri clienti

ho deciso di scrivere un post per chiarire alcune domande che possono guidarti nell'utilizzo dell'amplificatore di segnale del tuo cellulare. Perché la separazione è così cruciale?

La separazione è fondamentale perché altrimenti i segnali sarebbero tutti incrociati e confusi. Il risultato è che devi affrontare le interferenze del segnale del cellulare, il che significa chiamate interrotte e rumori indesiderati. Le antenne sono le bocche rumorose che permettono al cellulare di parlare con i ripetitori che si vedono sulle autostrade,

quelle alte strutture metalliche con antenne paraboliche. Tutti i nostri cellulari hanno anche le antenne ma sono così piccole e nascoste che non si vedono. Tuttavia le antenne ci sono ed è ciò che ti consente di effettuare chiamate e ricevere chiamate. Il cellulare

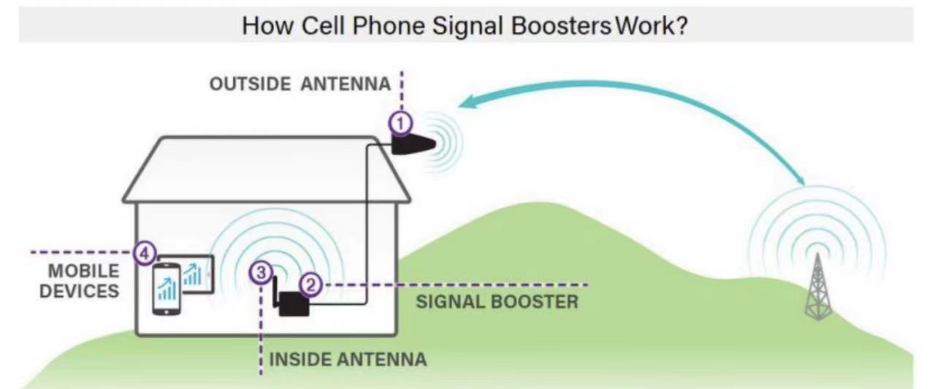

gli amplificatori di segnale hanno un'antenna donatrice e un'antenna ricevente. L'antenna donatrice invia il segnale, mentre l'antenna ricevente, come suggerisce il nome, riceve il segnale dalla torre del telefono cellulare.

Ora, per quanto riguarda le antenne, non sono dispositivi intelligenti in grado di distinguere l'antenna sulla torre del cellulare o l'antenna sul telefono. Prendono la via della resistenza, nel senso che parleranno con qualsiasi antenna che si trova nelle loro vicinanze. Se le due antenne non sono separate, parleranno tra loro.

L'antenna esterna è fisicamente separata da quella interna

antenna ma per sapere quanta, segui questa semplice guida qui sotto per ottenere la separazione ottimale.

GUADAGNO BOOSTER MINIMO ANTENNA

(dB) SEPARAZIONE

20dB 3 piedi

30dB 4 piedi

40dB 6 piedi

45dB 15 piedi

55dB 55 piedi

65dB 70 piedi

68dB 80 piedi

70dB 110 piedi

80dB 125 piedi

Nota: la distanza specificata è una distanza in linea retta tra l'antenna esterna e l'antenna interna.

Metodi alternativi

a) Interruttore DIP

Tutti gli amplificatori di segnale per telefoni cellulari per applicazioni domestiche dispongono di un interruttore DIP o quadranti per la regolazione dell'amplificatore, è possibile ridurre o amplificare il segnale per eliminare le interferenze, ma va anche notato che questo metodo può ridurre l'area di copertura.

b) Lamiere

Questo è un altro metodo in cui se introduci un metallo

preferibilmente l'alluminio fungerà da blocco del segnale tra i due

antenne. Poiché il metallo è altamente riflettente con la radio

frequenze, puoi eliminare le interferenze introducendo
